产品特点
1、3D数字扫描测头，各方向可独立锁定、绝对零位，垂直方向可自动配平，磁力吸盘式测头管理系统

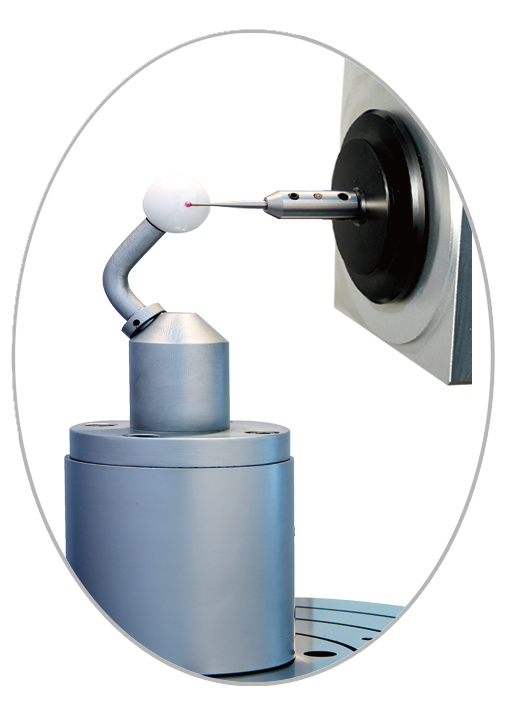

2、精密陶瓷球规中心或任意位置标定，保证精确性
3、全面直接驱动技术(DDR、DDL)
4、德国依那(INA)导轨，德国海德汉(HEIDENHAIN)高精度光栅
5、分层CNC控制，网线连接系统级控制器
6、工件安装偏心伺服运动补偿，确保准确可靠
7、具备系统误差检测及补偿技术，确保仪器的长期可靠稳定
8、丰富可靠基于WINDOWS软件系统
测量功能
圆柱齿轮:齿廓(Fa、ffa、fHa、Ca)、螺旋线(FB、ffB、fHβ、CB)、齿距(Fp、fp、Fr）
花键(内、外):渐开线花键、线形花键、圆形花键及拉刀
齿轮组:同轴多齿轮的自动测量循环，相位角度测量
齿轮刀具:滚齿刀、插齿刀、剃齿刀
蜗轮、蜗杆
齿条
弧(直)齿锥齿轮其他刀具:弧齿铣刀、齿条滚刀、蜗杆铣刀
轮廓扫描:齿轮齿根齿顶扫描，凸轮轴等
螺旋转子:
RV减速器关键件:摆线轮、偏心轴、行星轮、行星架、针齿壳
谐波减速机零部件:柔轮，刚轮，波发生器
技术要求（Specifications） 型号（Model） | Z2 | Z3 | Z4 | Z5 | Z6 | Z8 | Z10 | Z15 | Z20 | Z25 | Z30 |
齿轮模数 | 0.2~15 | 0.2~15 | 0.3~20 | 0.3~20 | 0.3~25 | 0.3~25 | 0.3~25 | 0.5~35 | 0.5~35 | 0.5~35 | 0.5~40 |
齿轮最大外径 | 250 | 350 | 450 | 550 | 650 | 850 | 1050 | 1550 | 2050 | 2550 | 3050 |
垂直测量最大行程 | 300 | 400 | 450 | 500 | 500 | 600 | 800 | 1000 | 1000 | 1000 | 1000 |
最大展长 | ±70 | ±90 | ±120 | ±140 | ±180 | ±230 | ±280 | ±300 | ±300 | ±300 | ±300 |
两顶尖距离 | 10~500 | 10~650 | 10~1000 | 10~1000 | 10~1000 | 10~1200 | 10~1200 | 10~2000 | 10~2000 | 10~2000 | 10~2000 |
螺旋角范围 | 0°~90° | ||||||||||
最大工件重量 | 80 | 150 | 300 | 500 | 500 | 800 | 2000 | 8000 | 10000 | 12000 | 15000 |
精度XYZ | 1.0 | ||||||||||
重复性 | +/-0.5 | ||||||||||
测头分辨率 | 0.01 | ||||||||||
